Giới thiệu sản phẩm:

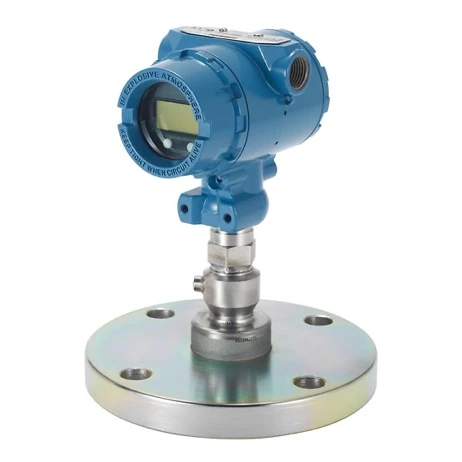

Với máy phát điện áp và máy phát áp suất tuyệt đối Rosemount 2088, bạn có thể theo dõi đúng lịch trình với giải pháp cài đặt nhanh chóng và dễ dàng - để -. Máy phát này có giao diện toán tử cục bộ (LOI) có dễ dàng - đến - Máy phát áp suất này cũng có sẵn với đa tạp và con dấu từ xa.

Tính năng sản phẩm:

Giao diện toán tử cục bộ (LOI) có các menu đơn giản và được xây dựng - trong các nút cấu hình để dễ dàng - của - Sử dụng
Factory - đã lắp ráp và rò rỉ
Các giao thức có sẵn bao gồm 4-20 MA HART và 1-5 VDC HART công suất thấp cho tính linh hoạt của ứng dụng
Thiết kế nhỏ gọn, nhỏ gọn cho phép cài đặt dễ dàng

Tham số sản phẩm:

Người mẫu

Mã số	Sự miêu tả
2088	Máy phát áp suất

Loại áp lực

Mã số	Sự miêu tả
G	Thước đo
A	Tuyệt đối

Phạm vi áp suất

Mã số	(Rosemount 2088G)	Tuyệt đối (Rosemount 2088a)
1	-14,7 đến 30 psi (-1,01 đến 2.1bar)	0 đến 30 psia (0 đến 2.1 bar)
2	-14,7 đến 150 psi (-1,01 đến 10,3 bar)	0 đến 150 psia (0 đến 10,3 bar)
3	-14,7 đến 800 psi (-1,01 đến 55,2 bar)	0 đến 800 psia (0 đến 55,2 bar)
4	-14,7 đến 4000 psi (-1,01 đến 275,8 bar)	0 đến 4000 psia (0 đến 275,8 bar)
5	-14,7 đến 10000 psi (-1.0 đến 689 bar)	0 đến 10000 psia (0 đến 689 Bar)

Đầu ra máy phát

HART Sửa đổi 5 là đầu ra HART mặc định. Rosemount 2088 với HART có thể lựa chọn có thể là nhà máy hoặc FieldConed để sửa đổi HART 7, để đặt mua bản sửa đổi của HART 7, thêm mã tùy chọn HR7.

Mã số	Sự miêu tả
S	4-20 MA DC/Giao thức HART kỹ thuật số
N	1-5 VDC Công suất thấp/Giao thức HART kỹ thuật số

Chứng nhận sản phẩm

Hợp lệ khi siêu mẫu "Nền tảng và nhà ở có sự chấp thuận tương đương.

Mã số	Sự miêu tả
E1	Atex Flameproof
I1	ATEX an toàn nội tại
Ia	Atex Fisco an toàn nội tại; Chỉ dành cho Foundaton Fieldbus hoặc Profibus PA giao thức
N1	Chứng nhận Atex Type N
K8	ATEX FLAMEPROOF, an toàn nội tại, loại N, bụi (kết hợp của E8, 11 và N1)
E4	Nhật Bản lửa
E5	Usa explosion - bằng chứng, đánh lửa bụi - bằng chứng
I5	Hoa Kỳ về bản chất an toàn; Không thuyết phục
K5	Hoa Kỳ Explosion - Proof, Dust Lgnition - Bằng chứng, về bản chất an toàn, Phân khu 2
E6	Canada Explosion - Proof, Dust Lgnition · Proof, Division 2
I6	Canada về bản chất an toàn
C6	Canada Explosion - bằng chứng, đánh lửa bụi - bằng chứng, về bản chất an toàn và phân chia 2
K6	Vụ nổ Canada - bằng chứng, về bản chất an toàn và phân chia 2 (kết hợp của E6 và 16)
E7	IECEX FLAMEPROOF
I7	LECEX An toàn nội tại
Ig	IECEX Fisco về bản chất an toàn; Đối với các giao thức Foundation FieldBus hoặc Profibus PA chỉ
N7	Chứng nhận IECEX TYPE N
K7	IECEX Flameproof, Dust Lgnition - Bằng chứng, An toàn nội tại và Loại N (kết hợp 17, N7 và E7)
E2	Brazii fiameproof
I2	An toàn nội tại Brazil
Ib	Brazil Fisco thực chất an toàn; Chỉ dành cho các giao thức Foundaton Field hoặc Profibus PA.
K2	Brazil Flameproof, An toàn nội tại
E3	Trung Quốc Flameproof
I3	Trung Quốc an toàn nội tại
EP	Cộng hòa Hàn Quốc chống cháy
IP	Cộng hòa Hàn Quốc an toàn nội tại
KP	Cộng hòa Hàn Quốc, an toàn nội tại
Em	Quy định kỹ thuật Liên minh Hải quan (EAC) Flameproof
TÔI	Quy định kỹ thuật Liên minh Hải quan (EAC) An toàn nội tại
Km	Quy định kỹ thuật Liên minh Hải quan (EAC) Flameproof, an toàn nội tại
KB	Vụ nổ Hoa Kỳ và Canada - Proof, Dust Lgnition - bằng chứng, về bản chất an toàn và phân chia 2 (kết hợp của K5 và C6)
KD	Hoa Kỳ, Canada và Atex Vụ nổ - bằng chứng, về bản chất an toàn (kết hợp của K5, C6, 11 và E8)
KL	Hoa Kỳ, Canada, IECEX, ATEX Kết hợp an toàn nội tại
KS	Hoa Kỳ, Canada, IECEX, ATEX Chứng minh chất nổ, về bản chất an toàn, bụi, không -

Bản vẽ kích thước

Máy phát với mô -đun Coplanar

Kích thước tính bằng inch (milimet).

Hình 3: Màn hình kỹ thuật số tùy chọn

A. Bìa màn hình kỹ thuật số
B.2½-14 kết nối NPTConduit
Ghi chú
Kích thước tính bằng inch (milimet).

Hình 4: Kết nối quá trình

A. Thiết bị đầu cuối hiện trường
Kết nối B.Conduit
C.Transmitter Electronics
D.½-14 kết nối NPTFemale
Ghi chú
RC ½ nữ (PT ½ nữ) và M20 nữ cũng có sẵn dưới dạng các lựa chọn.
